Caratteristiche principali:
Tubo flessibile idraulico R14
Pressione di esercizio nominale EN/DIN e nuova SAE
Proprietà ignifuga del composto di copertura
MSHA e certificato ISO
Copertura liscia approvata FRAS
Linea di giunzione del tubo flessibile del marchio OEM
|
Numero parte |
ID |
OD |
Parola chiave |
BP |
Brasile |
Peso |
|||
|
Trattino |
Pollice |
mm |
mm |
MPa |
PSI |
MPa |
PSI |
mm |
mm |
|
R14-02 |
1/8″ |
3.5 |
6.6 |
32.6 |
4727 |
97.8 |
14181 |
51 |
1.00 |
|
R14-03 |
3/16″ |
4.8 |
8.0 |
24.7 |
3582 |
74.1 |
10745 |
75 |
0.85 |
|
R14-04 |
1/4″ |
6.3 |
9.2 |
21.4 |
3103 |
64.2 |
9309 |
81 |
0.85 |
|
R14-05 |
5/16″ |
7.9 |
11.0 |
19.1 |
2770 |
57.3 |
8309 |
92 |
0.85 |
|
R14-06 |
3/8″ |
9.7 |
12.8 |
18.8 |
2726 |
56.4 |
8178 |
131 |
0.85 |
|
R14-08 |
1/2″ |
12.7 |
15.9 |
10.8 |
1566 |
32.4 |
4698 |
182 |
1.00 |
|
R14-10 |
5/8″ |
15.8 |
19.2 |
12.9 |
1871 |
38.7 |
5612 |
211 |
1.00 |
|
R14-12 |
3/4″ |
19.0 |
22.7 |
7.9 |
1146 |
23.7 |
3437 |
338 |
1.20 |
|
R14-14 |
7/8″ |
22.3 |
26.0 |
6.1 |
885 |
18.3 |
2654 |
421 |
1.20 |
|
R14-16 |
1″ |
25.4 |
29.3 |
4.8 |
696 |
14.4 |
2088 |
539 |
1.50 |
Applicazione:
Per il trasporto di fluidi idraulici a base chimica e petrolifera.
Il tubo flessibile idraulico SAE 100 R14 è adatto per la distribuzione di fluidi idraulici a base di petrolio o acqua a temperature di esercizio comprese tra -54 °C e +204 °C. Questo tipo di tubo flessibile può essere suddiviso in due tipi in base alla struttura e al materiale: tipo A e tipo B.

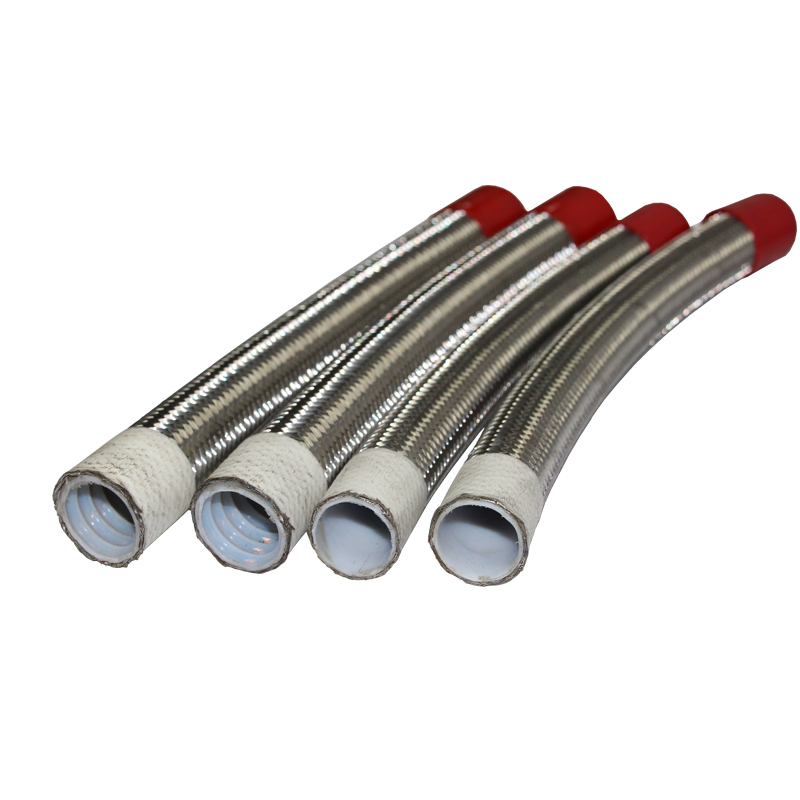

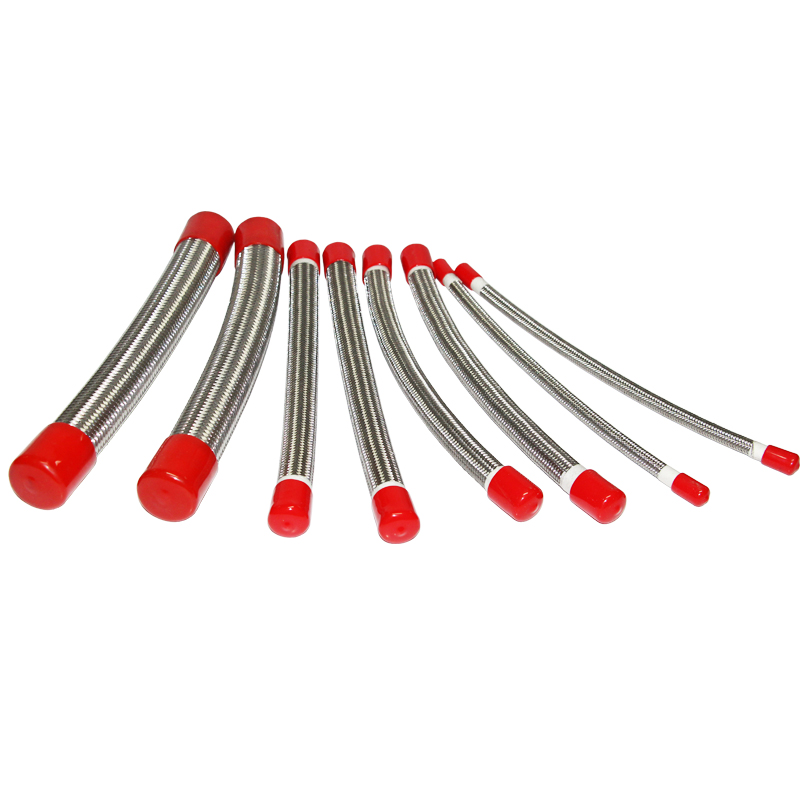

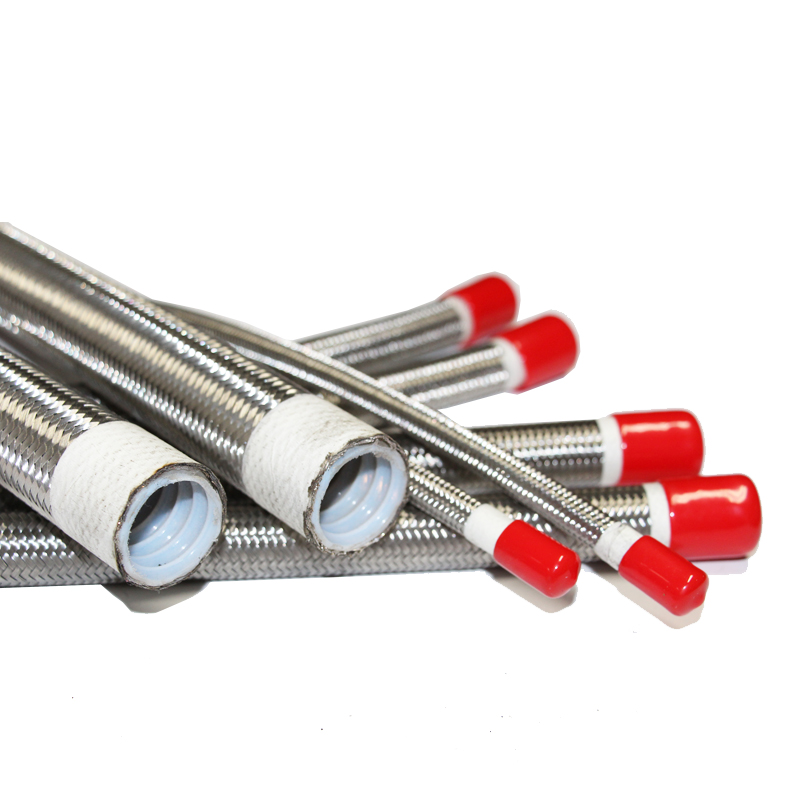

Il tipo A è composto da tubo e rinforzo. Il tubo è fatto di politetrafluoroetilene (PTFE) e il rinforzo è fatto da uno strato di acciaio inossidabile 304.
Il tipo B è quasi simile al tipo A nella struttura, ma ha una superficie interna che è elettricamente conduttiva. E la superficie interna è usata per prevenire la carica elettrostatica.
Sinopulse è un produttore leader di tubi idraulici.
Offriamo tubi idraulici che possono offrire alte prestazioni e resistere agli ambienti di lavoro più difficili. I nostri tubi sono progettati per funzionare sia ad alta che a bassa pressione e sono adatti a una varietà di applicazioni.
Ciascuno dei nostri tubi idraulici è conforme ai rigorosi standard del settore, quali SAE 100 e DIN. Disponiamo inoltre di certificazioni ISO e MSHA.
I nostri tubi rinforzati possono adattarsi a un'ampia gamma di adattatori e raccordi.
Il nostro tubo flessibile idraulico è progettato per l'uso con fluidi idraulici a base di petrolio e acqua. Può gestire benzina, gasolio, oli minerali, glicole, oli lubrificanti e altro ancora.
I tubi flessibili idraulici gestiscono pressioni elevate in un'ampia gamma di applicazioni oleodinamiche, dall'agricoltura alla produzione manifatturiera, fino a tutti i tipi di operazioni con attrezzature pesanti.
Possiamo anche realizzare assemblaggi idraulici per i clienti. Gli assemblaggi finiti sono lunghezze di tubo flessibile idraulico con raccordi a crimpare pre-collegati. Personalizza il tipo di tubo flessibile, la lunghezza e il raccordo per creare l'assemblaggio perfetto per il tuo progetto.
Disponiamo di un'ampia gamma di tubi idraulici, in grado di soddisfare le vostre diverse applicazioni.
SAE100 R1AT/EN 853 1SN (TUBO IDRAULICO CON UN FILO DI ACCIAIO INTRECCIATO)
SAE100 R2AT/EN853 2SN (TUBO IDRAULICO A DUE FILI DI ACCIAIO INTRECCIATI)
DIN 20023/EN 856 4SP (TUBO IDRAULICO A SPIRALE A QUATTRO FILI DI ACCIAIO)
DIN 20023/EN 856 4SH (TUBO IDRAULICO A SPIRALE A QUATTRO FILI DI ACCIAIO)
SAE100 R12 (TUBO IDRAULICO A SPIRALE A QUATTRO FILI DI ACCIAIO)
SAE100 R13 (TUBO IDRAULICO A SPIRALE IN QUATTRO O SEI FILI DI ACCIAIO)
SAE100 R15 (TUBO IDRAULICO A SPIRALE A SEI FILI DI ACCIAIO)
EN 857 1SC (TUBO IDRAULICO CON UN FILO DI ACCIAIO INTRECCIATO)
EN857 2SC (TUBO IDRAULICO A DUE FILI DI ACCIAIO INTRECCIATI)
SAE100 R16 (TUBO IDRAULICO INTRECCIATO CON UNO O DUE FILI DI ACCIAIO)
SAE100 R17 (TUBO IDRAULICO INTRECCIATO CON UNO O DUE FILI DI ACCIAIO)
SAE100 R3 / EN 854 2TE (TUBO IDRAULICO A DUE FIBRE INTRECCIATE)
SAE100 R6 / EN 854 1TE (TUBO IDRAULICO INTRECCIATO A UNA FIBRA)
SAE100 R5 (TUBO IDRAULICO CON COPERTURA IN FIBRA TRECCIATA)
SAE100 R4 (TUBO FLESSIBILE DI ASPIRAZIONE DELL'OLIO IDRAULICO)
SAE100 R14 (PTFE SS304 INTRECCIATO)
SAE100 R7 (TUBO TERMOPLASTICO A UN FILO O INTRECCIATO IN FIBRA)
SAE100 R8 (TUBO TERMOPLASTICO A DUE FILI O IN FIBRA TRECCIATA)
