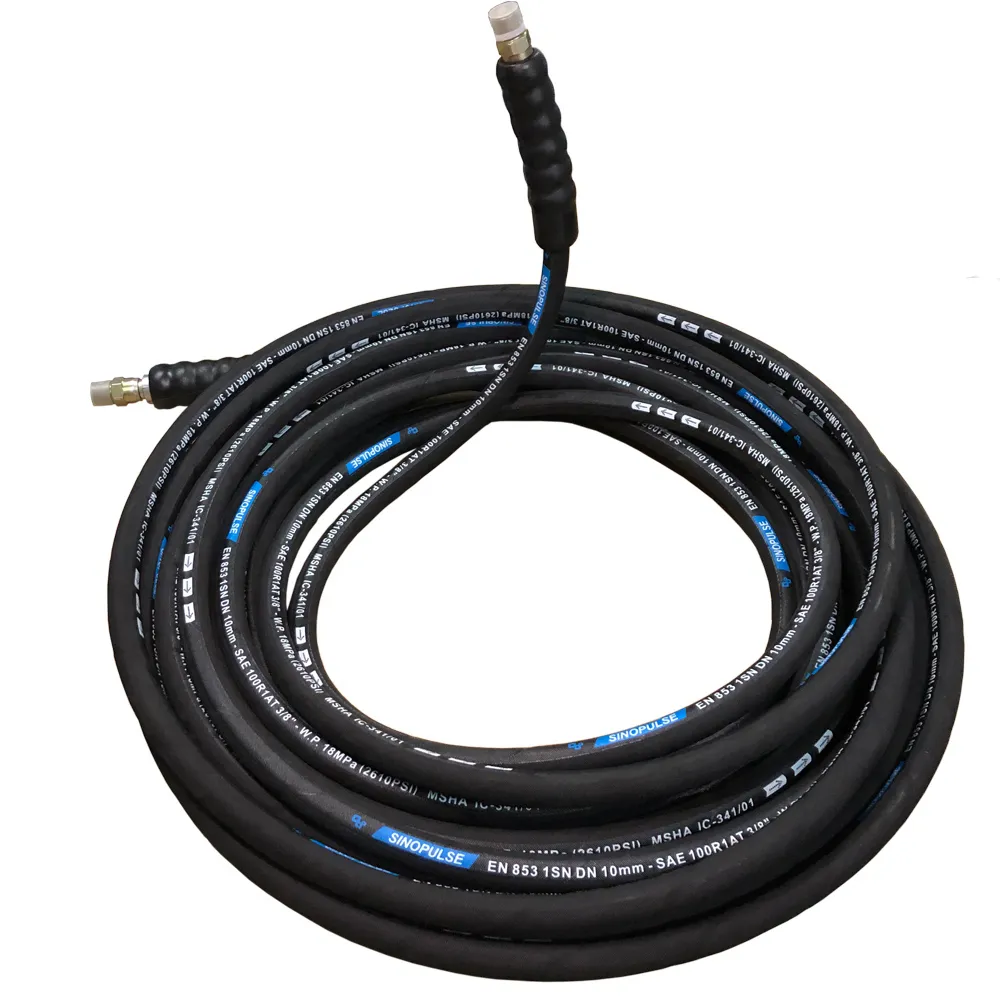

SAE 100 R1 AT/DIN EN853 1SN Tubo idraulico intrecciato in un unico filo di acciaio
Il tubo idraulico SAE 100 R1 AT è un tubo idraulico monostrato, rinforzato con filo, ad alta pressione. È un tubo idraulico a treccia singola, il che significa che ha un singolo strato di rinforzo in filo intrecciato attorno al tubo interno. È prodotto in conformità allo standard della Society of Automotive Engineers (SAE) per tubi in gomma ad alta pressione per sistemi idraulici.
Inoltre, soddisfa o supera i requisiti di SAE 100R1AT e EN853 1SN, garantendo la conformità agli standard del settore. Per una pressione di esercizio fino a 2320 PSI, questo tubo flessibile offre prestazioni affidabili e durata in ambienti difficili. Affidati a SINOPULSE per soddisfare le tue esigenze di tubi flessibili idraulici.
|
Numero parte |
ID |
OD |
Parola chiave |
BP |
Brasile |
Peso |
|||
|
Trattino |
Pollice |
mm |
mm |
MPa |
PSI |
MPa |
PSI |
mm |
kg/m |
|
1SN-03 |
3/16″ |
4.8 |
11.5 |
25.0 |
3625 |
100 |
14500 |
90 |
0.210 |
|
1SN-04 |
1/4″ |
6.4 |
13.2 |
22.5 |
3263 |
90 |
13050 |
100 |
0.250 |
|
1SN-05 |
5/16″ |
7.9 |
14.7 |
21.5 |
3118 |
85 |
12325 |
115 |
0.311 |
|
1SN-06 |
3/8″ |
9.5 |
17.1 |
18.0 |
2610 |
72 |
10440 |
130 |
0.360 |
|
1SN-08 |
1/2″ |
12.7 |
20.4 |
16.0 |
2320 |
64 |
9280 |
180 |
0.451 |
|
1SN-10 |
5/8″ |
15.9 |
23.7 |
13.0 |
1885 |
52 |
7540 |
205 |
0.519 |
|
1SN-12 |
3/4″ |
19.1 |
27.3 |
10.5 |
1523 |
42 |
6090 |
240 |
0.651 |
|
1SN-16 |
1″ |
25.4 |
36.0 |
8.7 |
1262 |
35 |
5075 |
300 |
0.909 |
|
1SN-20 |
1.1/4″ |
31.8 |
42.5 |
6.3 |
914 |
25 |
3654 |
420 |
1.300 |
|
1SN-24 |
1.1/2″ |
38.1 |
48.5 |
5.0 |
725 |
20 |
2900 |
500 |
1.690 |
|
1SN-32 |
2″ |
50.8 |
62.0 |
4.0 |
580 |
16 |
2320 |
630 |
1.891 |
Applicazioni
Per il trasporto di fluidi idraulici a base di olio o acqua a bassa e media pressione.
Macchinari industriali: i tubi flessibili SAE 100R1 sono comunemente utilizzati in macchinari industriali come presse idrauliche, macchine utensili e sistemi di trasporto. Questi tubi flessibili aiutano a trasportare fluidi idraulici, azionare vari componenti e garantire un funzionamento regolare e affidabile.
Attrezzature edili: i sistemi idraulici sono ampiamente utilizzati nei macchinari edili quali escavatori, caricatori e gru, e i tubi flessibili SAE 100R1 forniscono la potenza idraulica necessaria per controllare il movimento di diversi componenti quali bracci, benne e stabilizzatori.
Macchinari agricoli: trattori, mietitrici e altre attrezzature agricole fanno largo uso di sistemi idraulici per funzioni quali sollevamento, sterzatura e azionamento di accessori; i tubi flessibili SAE 100R1 sono adatti al trasporto di fluidi idraulici in queste applicazioni.
Automotive: i tubi flessibili SAE 100R1 sono utilizzati anche nel settore automobilistico per i sistemi di servosterzo, frenata e sospensione. Questi tubi flessibili aiutano a distribuire il fluido idraulico per garantire il corretto funzionamento e controllo di questi sistemi.
La nostra azienda:
Sinopulse è un produttore e un esportatore professionale di tubi idraulici leader di mercato.
Offriamo tubi idraulici adatti anche agli ambienti di lavoro più difficili.
I nostri tubi sono progettati per funzionare sia ad alta che a bassa pressione e sono adatti a un'ampia gamma di applicazioni.
Tutti i nostri tubi flessibili idraulici sono conformi ai rigorosi standard del settore, quali SAE 100 e DIN, e approvati anche da ISO e MSHA.
I nostri tubi rinforzati possono essere utilizzati con un'ampia gamma di adattatori e raccordi.
I tubi idraulici non possono trasportare solo fluidi idraulici a base di petrolio e acqua, ma possono anche contenere benzina, gasolio, olio minerale, glicole, olio lubrificante e così via.
I tubi flessibili idraulici gestiscono pressioni elevate in un'ampia gamma di applicazioni oleodinamiche, dall'agricoltura alla produzione manifatturiera, fino a tutti i tipi di operazioni con attrezzature pesanti.

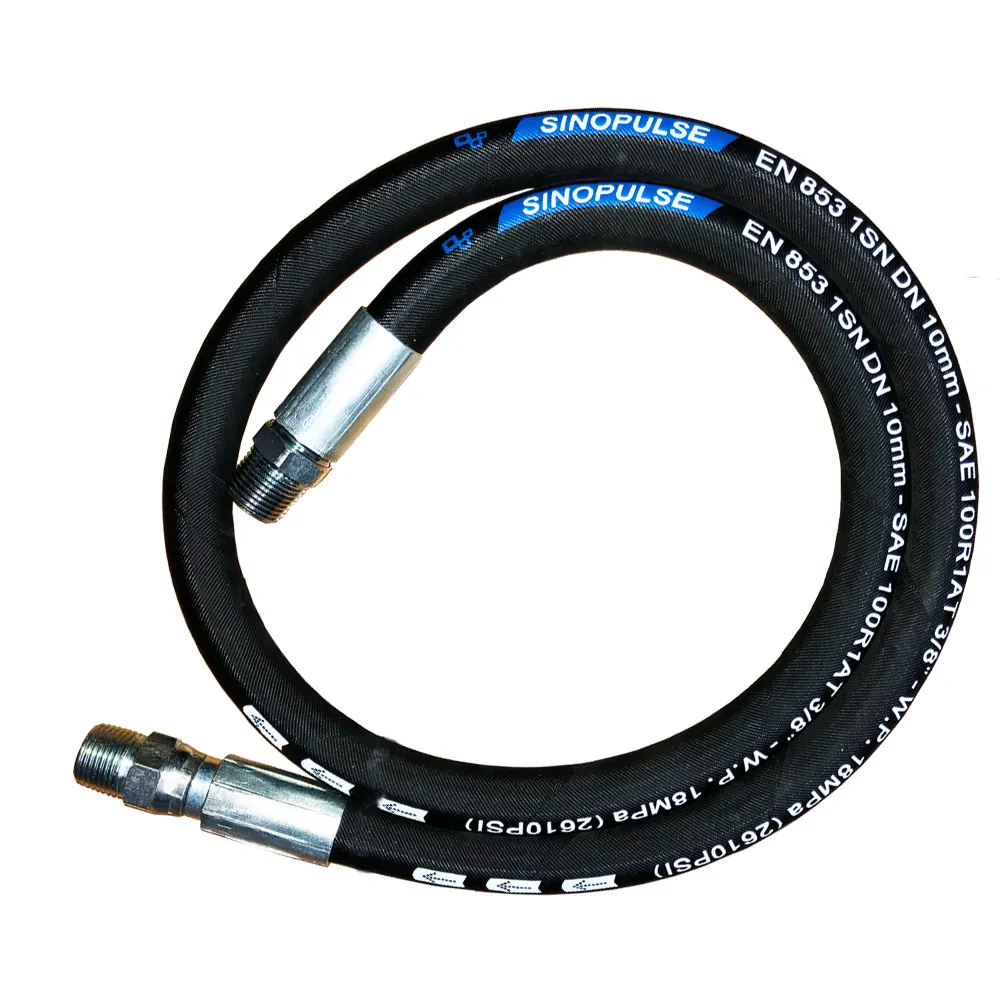

Possiamo anche effettuare montaggi idraulici per conto dei clienti.
I gruppi finiti sono tubi idraulici con raccordi a crimpare pre-montati.
Ti aiutiamo a personalizzare il tipo di tubo, la lunghezza e i raccordi per creare l'assemblaggio perfetto per il tuo progetto.
Disponiamo di un'ampia gamma di tubi flessibili idraulici, che possono soddisfare la tua diversa applicaziones.
